Описание товара 2.14.94. Комплект приборов для демонстрации свойств электромагнитных волн (838-Приказ)

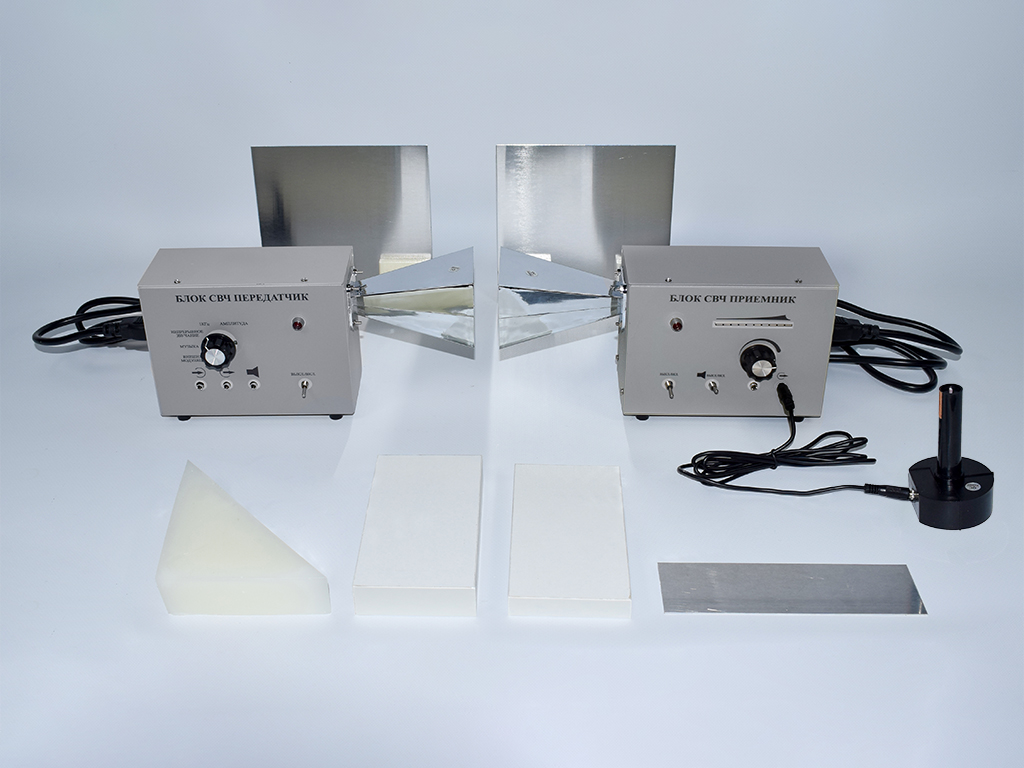

В состав набора входят:

• Передатчик – 1 шт.


• Приемник – 1 шт.


• Пластмассовая подставка – 4 шт.


• Алюминиевый экран, 170 x 150 мм – 2 шт.


• Алюминиевый экран, 170 x 50 мм – 1 шт.


• Диполь-приёмник – 1 шт.


• Брусок (150х80х15) – 1 шт.


• Брусок (150х80х25) – 1 шт.


• Призма парафиновая – 1 шт.


• Провод двухконтактный со штекерами на концах – 1 шт.


• Методическое пособие

Передатчик СВЧ 3-х сантиметрового диапазона - это прибор, предназначенный для передачи электромагнитных волн с длиной волны λ=3 см. Передаваемая волна имеет свойства аналогичные обычному свету, например, она распространяется прямолинейно, отражается от некоторых поверхностей, дифрагирует и т.д.

Приемник СВЧ 3-х сантиметрового диапазона – это прибор, распознающий электромагнитные волны, посылаемые передатчиком. Приемник не оснащен собственным источником питания. Если передатчик посылает электромагнитную волну посредством дипольной рупорной антенны, и приемник рупорной антенны повернут к передатчику антенны, то приемник распознает электромагнитную волну. Об этом свидетельствует смещение стрелки индикатора приема на задней стороне приемника. Степень смещения указывает на уровень мощности приема. Если стрелка смещается между 2-м и 9-м делениями шкалы, уровень мощности передатчика, регистрируемой приемником, может считаться сильным. Если стрелка индикатора приема смещается между 0-м и 2-м делениями, уровень мощности низкий.

Эксперименты:

• распространение электромагнитных волн (ЭМВ)


• отражение ЭМВ


• дифракция ЭМВ на одиночной щели


• эксперимент Юнга


• поляризация ЭМВ


• интерференция ЭМВ в тонком слое воздуха


• интерферометр Майкельсона
