Описание товара Bluetooth Low Energy (Troyka-модуль)

Bluetooth Low Energy (Troyka-модуль)


Подружите мобильного робота со смартфоном под Android или iOS. Соберите сеть Bluetooth устройств для работы с удалёнными датчиками и сенсорами. Благодаря спецификации Web Bluetooth API управлять устройствами из окна браузера.

Сердце платформы — Bluetooth модуль HM-10 c чипом CC4051 от компании Texas Instruments.

Модуль выполнен по технологии BLE (Bluetooth low energy — Bluetooth с низким энергопотреблением), которая значительно продлевает срок работы портативных устройств между перезарядками.


Подключение

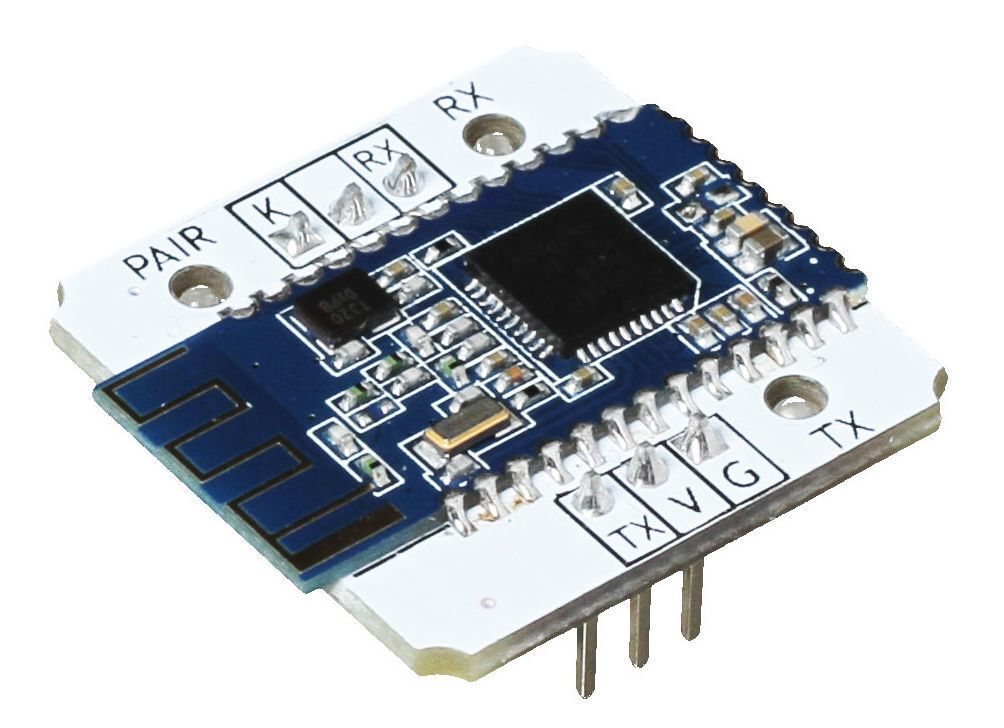

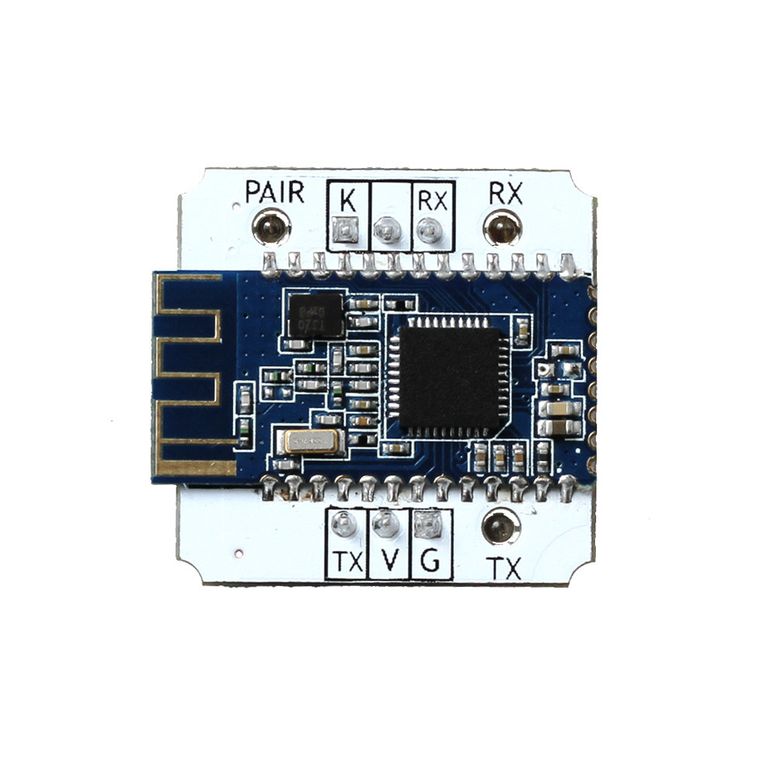

На модуле выведено две пары Troyka-контактов.



Нижняя группа




  • Питание (V) — соедините с рабочим напряжением микроконтроллера.

  • Земля (G) — Соедините с пином GND микроконтроллера.

  • Сигналый (TX) — цифровой выход модуля. Используется для передачи данных из Bluetooth в микроконтроллер. Подключите к пину RX управляющей платы.




Верхняя группа




  • Сигнальный (RX) — цифровой вход модуля. Используется для приёма данных из микроконтроллера в Bluetooth. Подключите к пину TX управляющей платы.

  • Сигнальный (K) — пин управления BLE-модулем. Подключите к сигнальному пину управляющей платы.

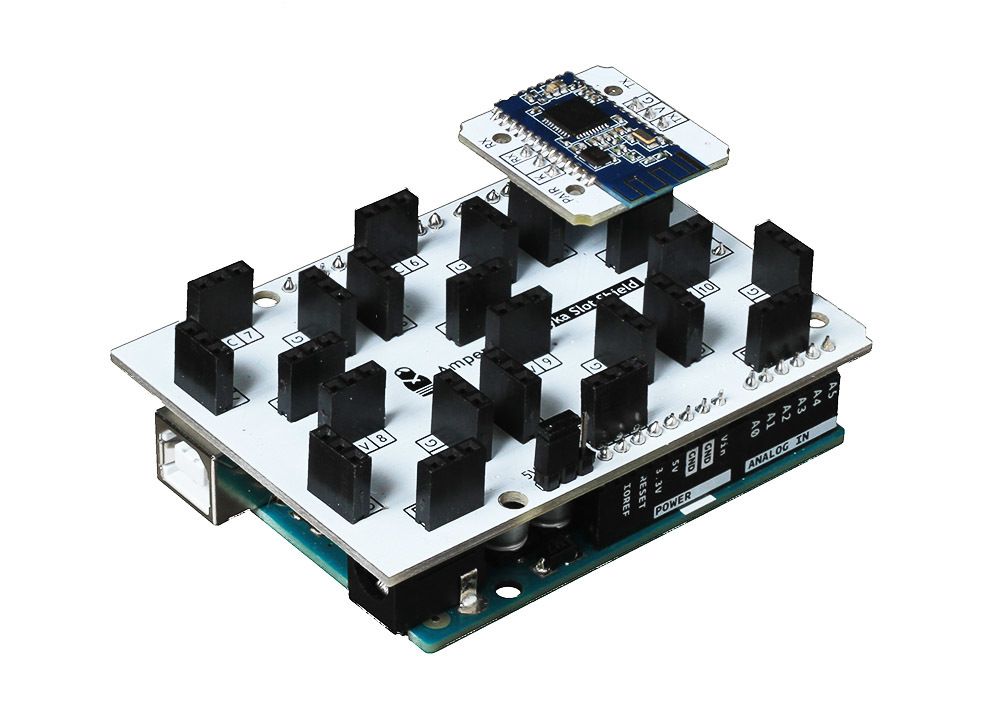

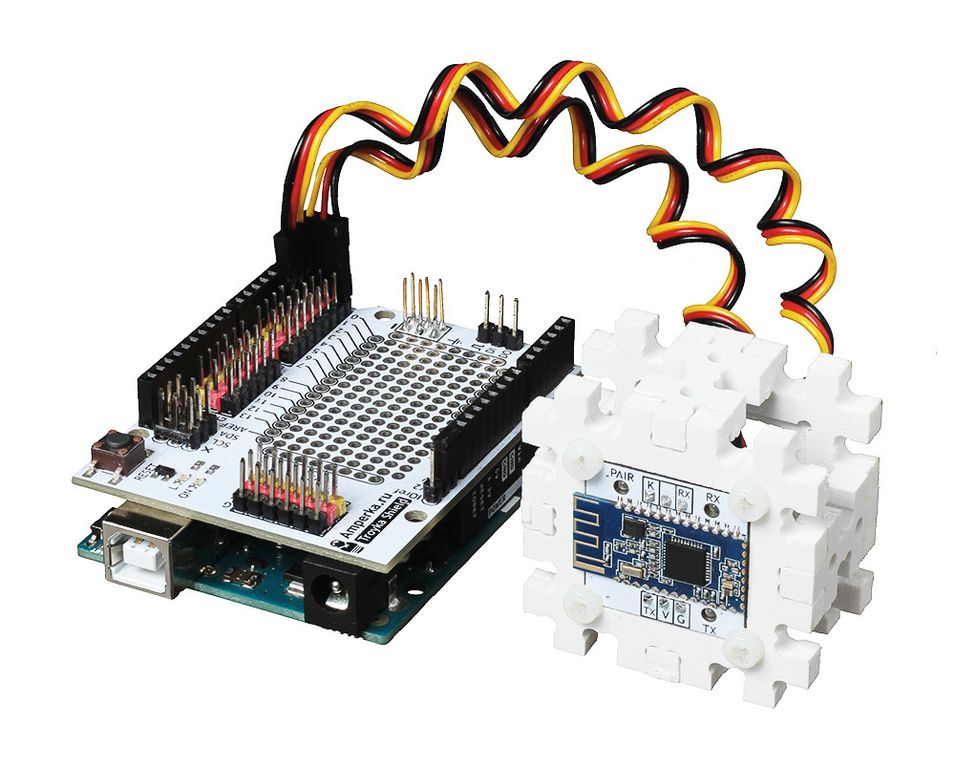

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. А с Troyka Slot Shield забудьте о проводах вовсе.




Программирование

Для управляющих платформ модуль выглядит как «прозрачный» последовательный интерфейс.













































Настройки по умолчанию
Имя устройства HMSoft
Пароль для подключения 000000
Скорость передачи данных 9600 бод
бит чётности N
количество бит данных 8
количество стоповых бит 1
возврат каретки «\r» нет
новая строка «\n» нет



Для начала работы необходимо настроить BLE-модуль в режиме AT-команд. После чего — сопряжатся с другими Bluetooth-девайсами.


Bluetooth работает в двух режимах:





  • Slave — модуль ожидает подключения с других Bluetooth-устройств. Например другого BLE или телефона.

  • Master — модуль сам инициирует подключение к выбраному Bluetooth-девайсу.




Подробности читайте в руководстве на Амперка Вики.




Комплектация




  • 1× плата BLE

  • 2× трёхпроводных шлейфа




Характеристики




  • Модуль: HM-10 с чипом CC2541

  • Версия Bluetooth: 4.0

  • Рабочая частота: 2.4 ГГц ISM

  • RF мощность: -23 dbm, -6 dbm, 0 dbm, 6 dbm

  • Радиус действия: до 10 метров

  • Выходной интерфейс: UART

  • Напряжение питания: 3,3–5 В

  • Потребляемый ток: в активном режиме до 10 мА / в спящем режиме: до 200 мкА

  • Габариты: 25,4×25,4 мм
