Текстовый дисплей 16*2 (Troyka-модуль)

Новинки
Товары из реестра Минпромторга
Артикул: 47912951

1 286 руб 1 286 руб

Цены обновлены 11.02.2026

В корзину Запросить оферту
Коммерческое предложение

ШКОЛЬНЫЙ ПАРТНЕР MCK – надежная платформа/интернет-магазин для образовательных организаций любого уровня: ДОУ, СОШ, ООШ, колледжей, лицеев, техникумов, ВУЗов, институтов, университетов, спортивных школ, музыкальных школ и школ искусств, вечерних школ, центров повышения квалификации.

Наша компания предлагает купить по выгодным ценам Текстовый дисплей 16*2 (Troyka-модуль):

ДЛЯ ВАШЕГО УДОБСТВА МЫ ПРОИЗВОДИМ:

    • Надежное снабжение по Национальным и Федеральным проектам. БАС, Образование, Культура, Современная школа, Успех каждого ребенка, ЦОС, Кванториумы, ИТ-Кубы, Точки роста, Доброшкола и другие.
    • Своевременные поставки по 44-ФЗ и 223-ФЗ через ЕИС, ПИК, ЭДО, торговые площадки, электронные магазины, региональные порталы малых закупок;
    • Согласование и размещение оферты на Портале Поставщиков с предоставлением Коммерческих предложений;
    • Удобную комплектацию школ по Приказам № 804, 838  Министерства Просвещения РФ;
    • Подготовку технических заданий нужной формы;
    • Качественную доставку в любой регион России и страны Таможенного союза с учетом географических особенностей и характера груза;
    • Быструю сборку, монтаж, установку мебели и оборудования, пуско-наладочные работы;
    • Ответственное гарантийное и постгарантийное обслуживание.

Уважаемые покупатели! На нашем сайте ведутся работы по обновлению ассортимента продукции. Наличие и цены интересующего Вас товара уточняйте у менеджера.

Как заказать ?   |    Оплата   |     Доставка

Описание товара Текстовый дисплей 16*2 (Troyka-модуль)

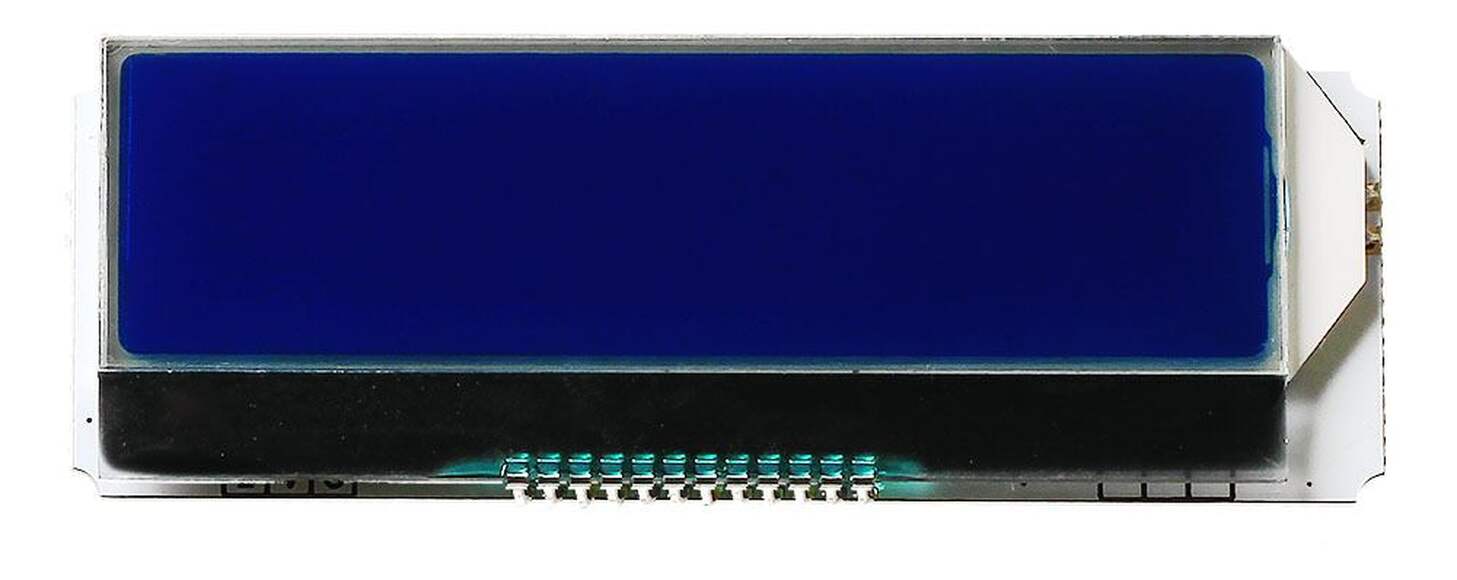

Текстовый дисплей 16*2 (Troyka-модуль)


Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров с домашней метеостанции, следить за процессом приготовления капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.


Начинка

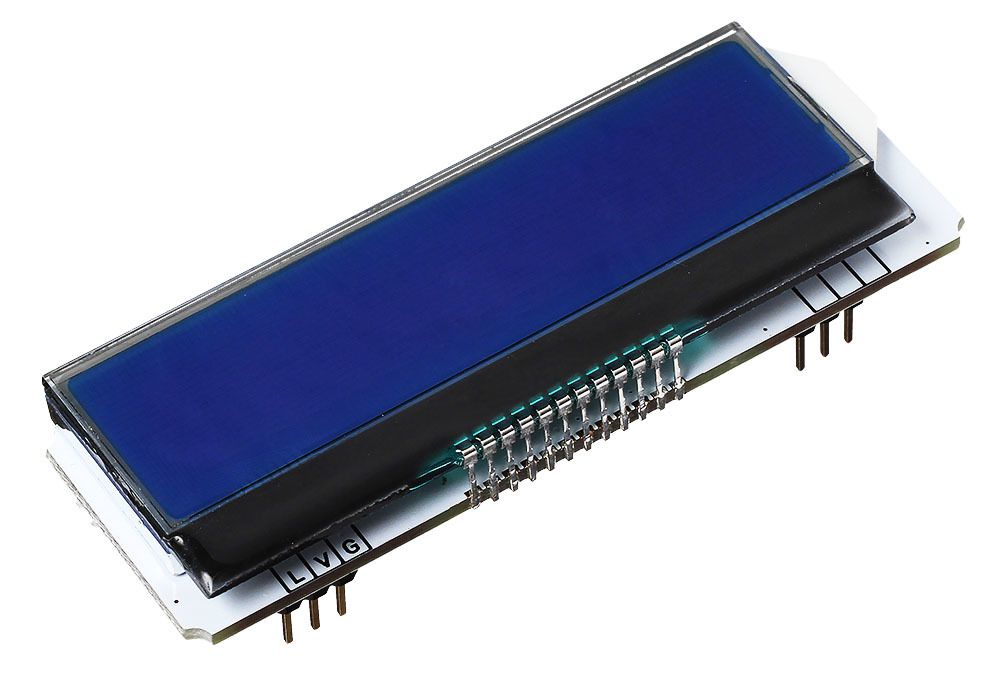

Основой индикатора является жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей. Матрица дисплея подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.

Так как LCD-матрица сама по себе не излучает свет, в корпус дисплейного модуля встроена LED-подсветка.


Что можно вывести

Дисплей умеет отображать все строчные и прописные буквы латинского алфафита, а также типографские символы. Для любителей экзотики есть возможность создавать собстенные иконки.




Подключение

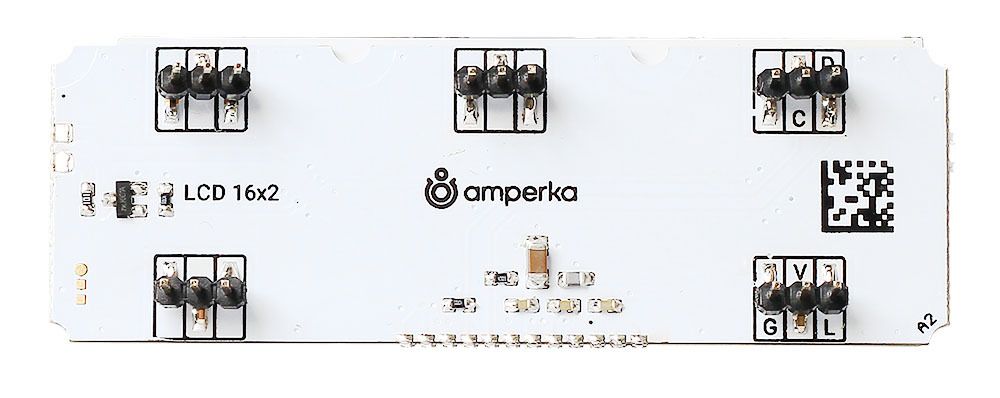

На модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надёжной фиксации платы.




Нижняя группа




  • Сигнальный (L) — пин управления подсветкой дисплея. Подключите к цифровому пину микроконтроллера;

  • Питание (V) — соедините с рабочим напряжением микроконтроллера;

  • Земля (G) — соедините с пином GND микроконтроллера.




Верхняя группа




  • Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера;

  • Сигнальный (C) — пин тактирования шины I²C. Подключите к пину SCL микроконтроллера.

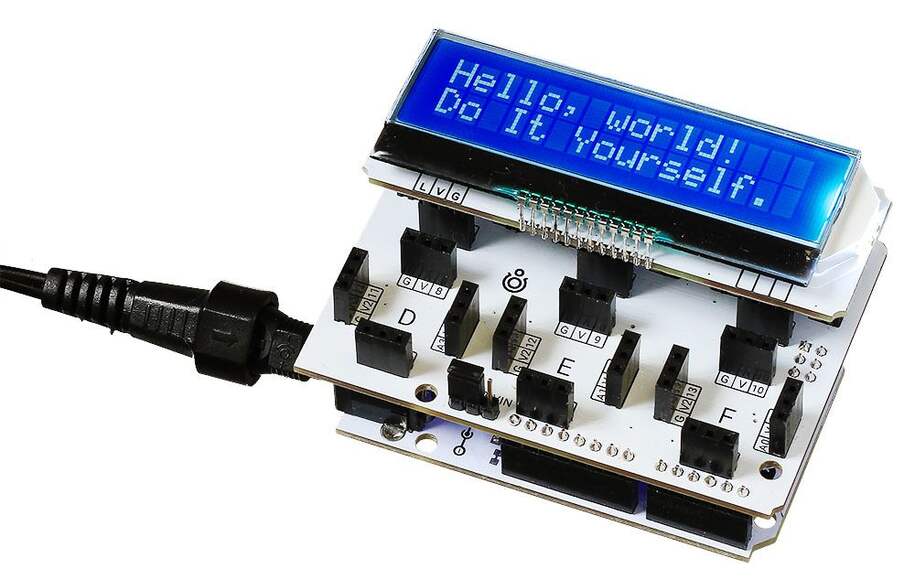

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.




Программирование

На аппаратном уровне дисплей общается с управляющей электроникой по шине I²C.


Но не переживайте о битах и байтах: используйте нашу техническую документацию и библиотеки. На выходе общение с модулем чуть сложнее мигания светодиодом.




Комплектация




  • 1× Дисплейный модуль

  • 2× Трёхпроводной шлейф




Характеристики




  • Тип дисплея: текстовый

  • Цвет: монохромный

  • Технология: LCD (Liquid Crystal Display)

  • Индикация: две строки по 16 символов

  • Драйвера матрицы: ST7032

  • Интерфейс: I²C

  • Адрес модуля: 0x3E

  • Тип подсветки: LED

  • Цвет подсветки: синий

  • Цвет символов: белый

  • Напряжение питания: 3,3–5 В

  • Габариты: 76,2×25,4 мм



47912951

Характеристики

Страна производства
Россия
Артикул поставщика
АМР-AMP-B146
Производитель
Амперка
Цены обновлены
11.02.2026

Текстовый дисплей 16*2 (Troyka-модуль)


Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров с домашней метеостанции, следить за процессом приготовления капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.


Начинка

Основой индикатора является жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей. Матрица дисплея подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.

Так как LCD-матрица сама по себе не излучает свет, в корпус дисплейного модуля встроена LED-подсветка.


Что можно вывести

Дисплей умеет отображать все строчные и прописные буквы латинского алфафита, а также типографские символы. Для любителей экзотики есть возможность создавать собстенные иконки.




Подключение

На модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надёжной фиксации платы.




Нижняя группа




  • Сигнальный (L) — пин управления подсветкой дисплея. Подключите к цифровому пину микроконтроллера;

  • Питание (V) — соедините с рабочим напряжением микроконтроллера;

  • Земля (G) — соедините с пином GND микроконтроллера.




Верхняя группа




  • Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера;

  • Сигнальный (C) — пин тактирования шины I²C. Подключите к пину SCL микроконтроллера.




При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.




Программирование

На аппаратном уровне дисплей общается с управляющей электроникой по шине I²C.


Но не переживайте о битах и байтах: используйте нашу техническую документацию и библиотеки. На выходе общение с модулем чуть сложнее мигания светодиодом.




Комплектация




  • 1× Дисплейный модуль

  • 2× Трёхпроводной шлейф




Характеристики




  • Тип дисплея: текстовый

  • Цвет: монохромный

  • Технология: LCD (Liquid Crystal Display)

  • Индикация: две строки по 16 символов

  • Драйвера матрицы: ST7032

  • Интерфейс: I²C

  • Адрес модуля: 0x3E

  • Тип подсветки: LED

  • Цвет подсветки: синий

  • Цвет символов: белый

  • Напряжение питания: 3,3–5 В

  • Габариты: 76,2×25,4 мм



47912951
